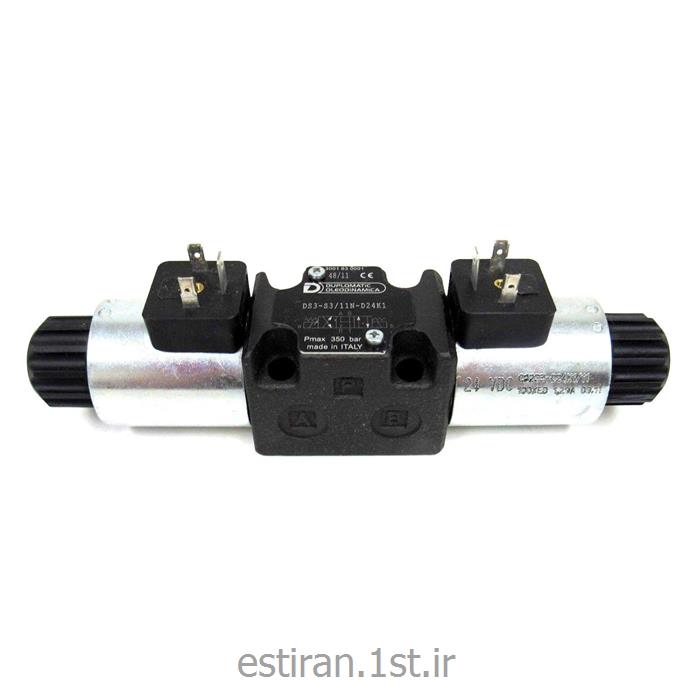

شیر برقی کنترل جهت DS3 محصول برند معتبر ایتالیایی دوپلوماتیک (Duplomatic Motion Solutions) است که به‌صورت مستقیم‌عمل (Direct Operated) طراحی شده و از استاندارد نصب ساب‌پلیت ISO 4401-03 (معادل CETOP 3) پیروی می‌کند. این شیر با بدنه‌ای از چدن با استحکام بالا و مسیرهای داخلی عریض ساخته شده تا افت فشار جریان سیال را به حداقل برساند و در انواع سیستم‌های هیدرولیک صنعتی، تجهیزات موبایل و خطوط تولید کاربرد گسترده‌ای داشته باشد.
از نظر عملکردی، DS3 در پیکربندی‌های ۳ یا ۴ راهه و با ۲ یا ۳ موقعیت کاری در دسترس است و طیف وسیعی از انواع اسپول برای تطبیق با نیازهای مختلف مداری ارائه می‌دهد. سولنوئیدهای این شیر از نوع آرمیچر تر (Wet Armature) با کویل‌های قابل تعویض هستند و امکان تغذیه با جریان مستقیم (DC) یا متناوب (AC) را فراهم می‌کنند؛ همچنین کویل‌های DC می‌توانند از طریق کانکتورهای دارای پل یکسوکننده داخلی با برق AC نیز تغذیه شوند. حداکثر فشار کاری این شیر ۳۵۰ بار (در پورت‌های P، A و B) و حداکثر دبی مجاز آن ۱۰۰ لیتر بر دقیقه است.
از ویژگی‌های برجسته این محصول می‌توان به نسخه Soft-Shifting برای کویل‌های DC (جهت کاهش ضربه هیدرولیکی و راه‌اندازی/توقف نرم عملگرها)، پوشش ضدخوردگی روی-نیکل با مقاومت تا ۶۰۰ ساعت در برابر مه نمکی، و نسخه دارای گواهی UL برای کویل‌های ۲۴ ولت DC (مناسب بازار آمریکای شمالی) اشاره کرد. علاوه بر این، انواع مختلفی از اورراید دستی شامل اهرمی، فشاری، دکمه‌ای چرخشی، فشاری-چرخشی و قفل مکانیکی برای این شیر در دسترس است.
از نظر کیفیت ساخت، بدنه شیر با پوشش استاندارد فسفاته سیاه یا به‌صورت اختیاری با پوشش روی-نیکل عرضه می‌شود و درجه حفاظت آن بسته به نوع کانکتور الکتریکی از IP65 تا IP69K متغیر است. محدوده دمای محیط از ۲۰- تا ۵۰+ درجه سانتی‌گراد و محدوده دمای سیال از ۲۰- تا ۸۰+ درجه سانتی‌گراد است. این شیر با روغن‌های هیدرولیک پایه معدنی نوع HL و HM سازگار بوده و برای سیالات خاص مانند استرهای فسفاته، از آب‌بندهای FPM استفاده می‌شود.
شیر برقی DS3 دوپلوماتیک به دلیل دقت عملکرد، تنوع پیکربندی، مقاومت بالا در برابر خوردگی و انطباق کامل با استانداردهای بین‌المللی، گزینه‌ای مطمئن برای استفاده در ماشین‌آلات صنعتی، پرس‌های هیدرولیک، تجهیزات ساختمانی و کشاورزی، و سایر سیستم‌های هیدرولیک نیازمند کنترل دقیق جهت جریان سیال به شمار می‌رود.
جدول مشخصات فنی
| برند |
Duplomatic (دوپلوماتیک) - ایتالیا |
| مدل |
DS3 |
| نوع محصول |
شیر برقی کنترل جهت (Solenoid Operated Directional Control Valve) |
| نوع نصب |
ساب‌پلیت مطابق ISO 4401-03 (CETOP 4.2-4-03-350) |
| حداکثر فشار کاری (پورت‌های P-A-B) |
۳۵۰ بار |
| حداکثر فشار کاری (پورت T) |
۲۱۰ بار (کویل CC) / ۱۶۰ بار (کویل CA) |
| حداکثر دبی |
۱۰۰ لیتر بر دقیقه |
| محدوده دمای محیط |
۲۰- تا ۵۰+ درجه سانتی‌گراد |
| محدوده دمای سیال |
۲۰- تا ۸۰+ درجه سانتی‌گراد |
| محدوده ویسکوزیته سیال |
۱۰ تا ۴۰۰ سانتی‌استوکس |
| ویسکوزیته پیشنهادی |
۲۵ سانتی‌استوکس |
| درجه آلودگی مجاز سیال |
مطابق ISO 4406:1999 کلاس 20/18/15 |
| نوع سیال مناسب |
روغن هیدرولیک پایه معدنی HL / HM (مطابق ISO 6743-4) |
| جنس آب‌بندها (سیل) |
NBR (استاندارد) یا FPM (برای سیالات خاص) |
| تغذیه الکتریکی DC |
۱۲، ۱۴، ۲۴، ۲۸، ۴۸، ۱۱۰، ۱۲۵، ۲۲۰ ولت |
| تغذیه الکتریکی AC |
۲۴، ۴۸، ۱۰۰، ۱۱۰، ۲۳۰ ولت - ۵۰/۶۰ هرتز |
| نوع اتصال کویل |
K1 (کانکتور EN 175301-803 / ex DIN 43650)، K2 (AMP Junior)، K7 (DEUTSCH DT04-2P) |
| درجه حفاظت (IP) |
IP65 تا IP69K بسته به نوع کانکتور و نسخه محصول |
| کلاس عایق‌بندی کویل |
کلاس H (شیر DC) / کلاس F (شیر AC) |
| حداکثر فرکانس سوئیچینگ |
۱۸,۰۰۰ بار در ساعت |
| دیوتی سایکل (Duty Cycle) |
%۱۰۰ |
| استاندارد سازگاری الکترومغناطیسی |
مطابق دایرکتیو EMC اروپا 2014/30/EU |
| استاندارد ولتاژ پایین |
مطابق دایرکتیو 2014/35/EU |
| پوشش سطحی بدنه |
فسفاته سیاه (استاندارد) یا روی-نیکل (اختیاری، مقاومت تا ۶۰۰ ساعت مه نمکی) |
| وزن (تک بوبین) |
۱.۵ کیلوگرم (DC) / ۱.۴ کیلوگرم (AC) |
| وزن (دو بوبین) |
۲ کیلوگرم |
| پیچ‌های نصب |
۴ عدد پیچ آلن ISO 4762 سایز M5x30، گشتاور ۵ نیوتن‌متر |
| نوع اورراید دستی |
استاندارد، اهرمی، فشاری، دکمه‌ای چرخشی، فشاری-چرخشی، قفل مکانیکی |
| نسخه ویژه |
نسخه Soft-Shifting (شروع/توقف نرم) و نسخه دارای گواهی UL برای بازار آمریکای شمالی |
